| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | NTH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Σειρά RAP |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Καλό και σταθερό πακέτο είναι κατάλληλο για θαλάσσια και αεροπορική μεταφορά |
| Χρόνος παράδοσης: | 3 εργάσιμες ημέρες διαθέσιμες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 1000 σετ/Μ |

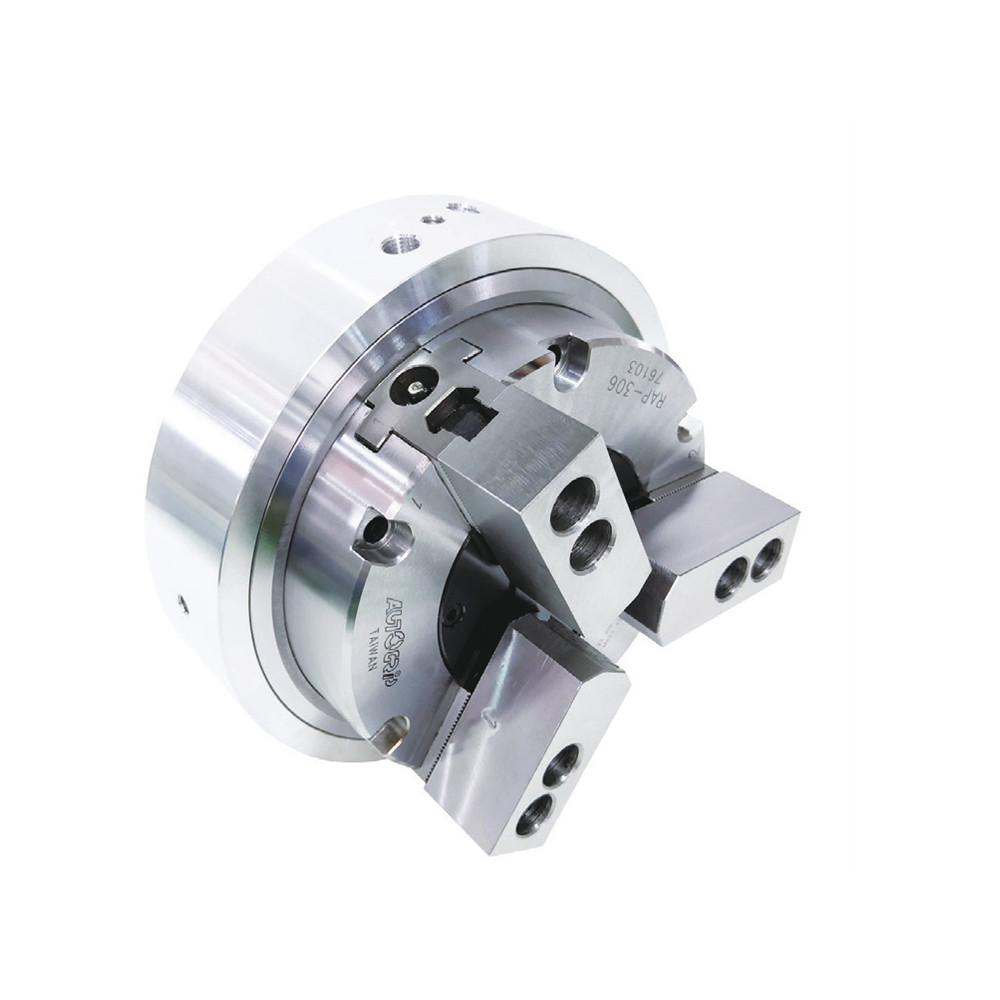

| Ονομασία προϊόντος: | ΡΑΠ ΠΝΕΥΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗ ΤΗΣ ΚΑΤΑΡΑΣΗΣ | Υλικό: | Σφυρηλατημένος χάλυβας |
|---|---|---|---|
| Χρήση: | Κρατήρα / Φιξάρισμα | χαρακτηριστικό: | Υψηλή ακρίβεια/υψηλός - ποιότητα |
| μέγεθος: | Ανατρέξτε στην προδιαγραφή | Υπηρεσία: | OEM/ODM είναι αποδεκτό |
| Επισημαίνω: | ΕΝΩΡΙΣΜΟΣ ΠΝΟΥΜΑΤΙΚΟΣ ΕΠΙΤΡΟΠΟΣ,ΠΕΝΟΥΜΑΤΙΚΟ ΤΡΟΤΑΡΙΚΟ ΚΑΤΑΡΙΟ ΤΗΣ ΚΑΤΑΡΙΟΥ,ΠΡΟΣΚΛΗΨΗ ΠΝΕΥΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗ ΤΗΣ ΚΑΤΡΟΠΗΣ |
||
Λεπτομέρειες για το προϊόν
Ετικέτα:NTH
Στρογγυλοκόπημα με ενσωματωμένο ανεωφόρο κύλινδρο, συμπαγής σχεδίαση, κατάλληλο για ελαφριά μηχανική επεξεργασία. συμβατό με το πρότυπο μαλακό σαγόνι ή σκληρό σαγόνι.
Μπορεί να τοποθετηθεί σε περιστρεφόμενο τραπέζι για την επεξεργασία ευρετηριασμού.
Προστατευμένο από σκόνη και θραύσματα.
Ταυτόσημες επιφάνειες όλων των τμημάτων σκληρύνονται, αλέθονται και λιπαίνονται άμεσα.
Σημείωση: Για την αντιμετώπιση της δύναμης τριβής μεταξύ του δαχτυλιδιού του διακόπτη και του σώματος του ελαστικού, η ροπή περιστροφής του περιστρεφόμενου τραπεζιού πρέπει να είναι μεγαλύτερη από την απαίτηση που αναφέρεται στον πίνακα.
(Μονάδα μεγέθους: mm)
|
Σχήμα |
Σκλήρυνση του σαγόνου (Δια.) (μμ) |
Τσάκινγκ Ντία. |
Τσάκινγκ Ντία. |
Μέγιστη δύναμη σύσφιξης kN (kgf) (Πνευματικό σε 6,0kgf/cm2) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
Σχήμα |
Μέγιστη πίεση (kgf/cm2) |
(r.p.m.) Μαξ. ταχύτητα |
Μέγιστη περιστροφή Αντίσταση ροπή |
6.0kgf/cm2) Αεροκατανάλωση Lit |
Βάρος (kg) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| Σχήμα | Α | Β | Β1 | C (H6) | D | Ε | F | G | H | J | Κ |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| Σχήμα | Α | Α1 | Μ | N | Π | Q μέγιστο | Q min | R μέγιστο | R min | S | Τ | Ο | V | W |
| RAP-306 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 6~M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
Υπόκειται σε αλλαγές της τεχνολογίας χωρίς προηγούμενη ενημέρωση
Μπορούν να γίνουν μη τυποποιημένες απαιτήσεις
