| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | NTH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | ΑΠ(2) Σειρά |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Καλό και σταθερό πακέτο είναι κατάλληλο για θαλάσσια και αεροπορική μεταφορά |
| Χρόνος παράδοσης: | 3 εργάσιμες ημέρες διαθέσιμες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 1000 σετ/Μ |
| Ονομασία προϊόντος: | ΑΠ ΛΕΓΓΟΣ ΠΡΟΣΤΡΟΠΟΣ ΑΕΡΙΚΟΥ ΚΑΛΟΥΛΟΥ ((2) | Υλικό: | Σφυρηλατημένος χάλυβας |
|---|---|---|---|
| Χρήση: | Να πιάσει/προσάρτημα | χαρακτηριστικό: | Υψηλή ακρίβεια/υψηλός - ποιότητα |
| μέγεθος: | Ανατρέξτε στην προδιαγραφή | Υπηρεσία: | OEM/ODM είναι αποδεκτό |
| Επισημαίνω: | Μεγάλη διασωλήνωση αέρα,ΑΠ Μεγάλο Μέσα από τρύπα αεραγωγού,Σφυρηλατημένο χάλυβα μέσα από τρύπα αεραγωγού |
||
Λεπτομέρειες για το προϊόν
Ετικέτα:NTH

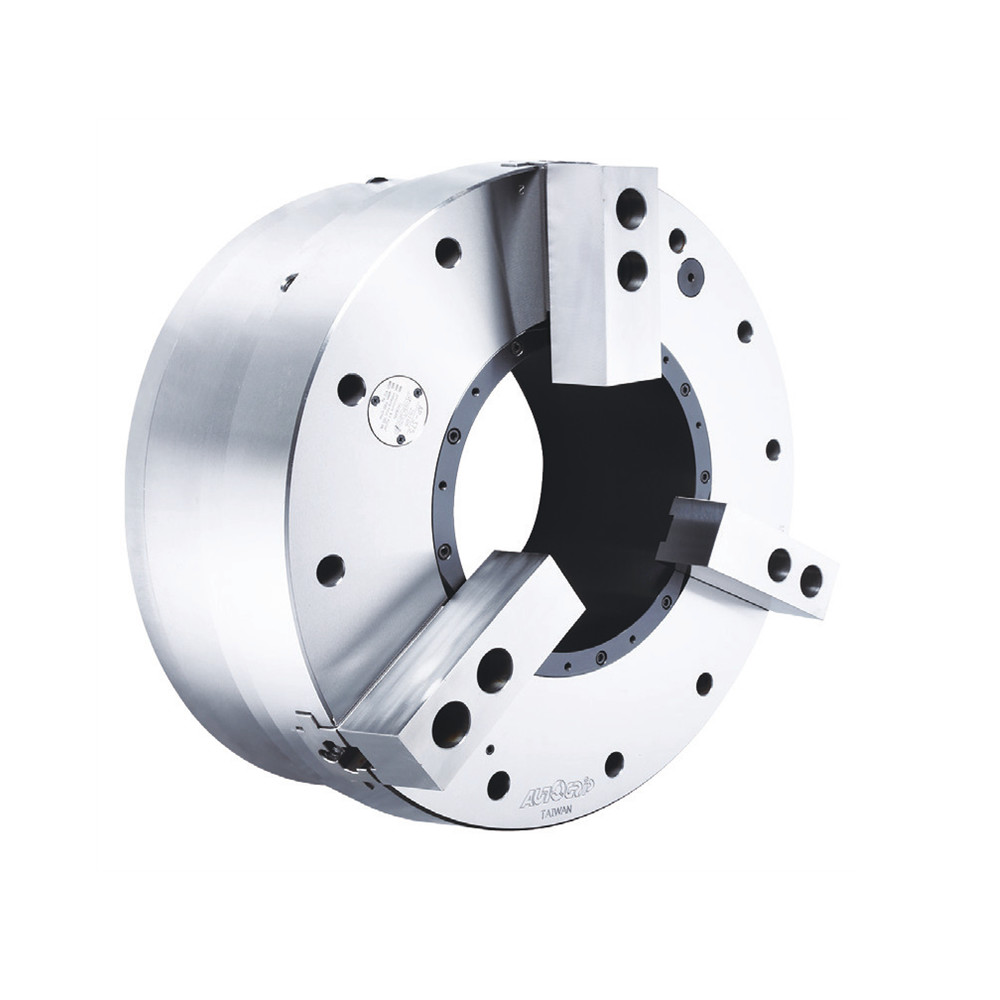

Εξαιρετικά μεγάλη τρύπα με 3 σαγόνες με ενσωματωμένο κύλινδρο αέρα.
Με ενσωματωμένη συσκευή ανίχνευσης πίεσης που ελέγχει την ταχεία μείωση της πίεσης μέσα στο σχοινί, εγγυάται την ασφάλεια λειτουργίας.
Πατέντα σύστημα παροχής αέρα, είναι εύκολο να εγκατασταθεί και να συντηρηθεί.
(Μονάδα μεγέθους: mm)
|
Σχήμα |
Η Ντάια. |
Σκλήρυνση του σαγόνου (Δια.) |
- Ο Τσάκινγκ Ντία. (μμ). |
Να ρίξω τη Ντία. (μμ) |
Μέγιστη πίεση |
| ΑΠ-145Α11 | 145 | 14 | 420 | 62 | 0.6(6.1) |
| AP-185Α15 | 185 | 14 | 460 | 100 | 0.6(6.1) |
| ΑΡ-230Α15 | 230 | 17 | 535 | 170 | 0.6(6.1) |
| ΑΡ-275Α20 | 275 | 17 | 580 | 200 | 0.6(6.1) |
| AP-320Α20 | 320 | 17 | 658 | 200 | 0.6(6.1) |
| AP-375Α20 | 375 | 24 | 738 | 260 | 0.6(6.1) |
| Σχήμα |
Μέγιστη δύναμη συμπίεσης kN (kgf) |
Μέγιστη ταχύτητα min (rpm) |
Αδυναμία kg‧m2 |
Βάρος (kg) |
Βάρος (kg) Συμπεριλαμβανομένου προσαρμογέα |
Κατανάλωση αέρα (σε 6kgf/cm2) |
| AP-145Α11 | 85.0(8667) | 1700 | 3.8 | 156 | 182 | 17.8 |
| AP-185Α15 | 110.0(11216) | 1300 | 6.0 | 188 | 223 | 22 |
| ΑΡ-230Α15 | 125.0(12742) | 1300 | 11.1 | 265 | 310 | 34 |
| ΑΡ-275Α20 | 140.0(14271) | 1100 | 15.5 | 301 | 346 | 39 |
| AP-320Α20 | 184.0(18762) | 1000 | 27.2 | 415 | 505 | 45 |
| AP-375Α20 | 188.0(19115) | 850 | 44.2 | 530 | 545 | 55 |
| Σχήμα | Α | Β | Γ | D | Δ1 | Ε | Ε1 | F | G | H | J | Κ | Α | Α1 | Α1 |
| AP-145Α11 | 400 | 198/231 | 300 | 365 | 196.87 | 8 | 33 | 145 | 34 | 120 | 420 | 3.5 | 9~M12 | 20 | 31 |
| AP-185Α15 | 460 | 198/238 | 300 | 405 | 285.78 | 8 | 40 | 185 | 44 | 120 | 460 | 3.5 | 9~M12 | 20 | 35 |
| ΑΡ-230Α15 | 515 | 226/266 | 380 | 483 | 285.78 | 8 | 40 | 230 | 49 | 145 | 535 | 3.5 | 6~M16 | 24 | 35 |
| ΑΡ-275Α20 | 560 | 232/272 | 380 | 528 | 412.78 | 8 | 40 | 275 | 52 | 152 | 580 | 3.5 | 6~M16 | 24 | 35 |
| AP-320Α20 | 615 | 256/306 | 520 | 580 | 412.78 | 8 | 50 | 320 | 55 | 116.5 | 658 | 3.5 | 9~M16 | 25 | 33 |
| AP-375Α20 | 690 | 272/322 | 520 | 650 | 412.78 | 8 | 50 | 375 | 55 | 127 | 738 | 3.5 | 9~M16 | 28 | 33 |
| Σχήμα | L2 | Μ | N | Π | Το μέγιστο. | Επτά λεπτά. | - Ράμαξ. | R min. | S | Τ | Ο | V | W | X | Y |
| AP-145Α11 | 6~M20 | 63.7 | 165 | 43 | 53.5 | 23.5 | 98 | 91 | 62 | 25.5 | 57° | 242 | 0° | 38 | 20 |
| AP-185Α15 | 6~M24 | 63.7 | 165 | 43 | 53.5 | 23.5 | 118 | 111 | 62 | 25.5 | 58° | 272 | 7° | 38 | 20 |
| ΑΡ-230Α15 | 6~M24 | 71.7 | 180 | 60 | 48.5 | 18.5 | 145 | 136.5 | 64 | 25.5 | 30° | 300 | 7° | 33 | 15 |
| ΑΡ-275Α20 | 6~M24 | 71.7 | 180 | 60 | 48.5 | 18.5 | 167.5 | 159 | 64 | 25.5 | 30° | 322 | 7° | 30 | 12 |
| AP-320Α20 | 6~M24 | 81.5 | 210 | 60 | 60.5 | 24.5 | 190 | 181.5 | 74 | 30 | 52° | 350 | 7° | 27 | 9 |
| AP-375Α20 | 6~M24 | 81.5 | 210 | 60 | 66.5 | 24.5 | 223.5 | 211.5 | 74 | 30 | 52° | 387 | 7° | 27 | 9 |
Παρατηρήσεις:
Οι διαστάσεις και οι προδιαγραφές του τύπου AP-A αναφέρονται στα κόκκινα στοιχεία.
Υπόκειται σε αλλαγές της τεχνολογίας χωρίς προηγούμενη ενημέρωση
Μπορούν να γίνουν μη τυποποιημένες απαιτήσεις
