| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | NTH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | 3Q σειρά |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Καλό και σταθερό πακέτο είναι κατάλληλο για θαλάσσια και αεροπορική μεταφορά |
| Χρόνος παράδοσης: | 3 εργάσιμες ημέρες διαθέσιμες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 1000 σετ/Μ |
| Ονομασία προϊόντος: | 3Q Γρήγορος Τάχος-Αλλαγή Τάχος | Υλικό: | Σφυρηλατημένος χάλυβας |
|---|---|---|---|
| Χρήση: | Να πιάσει/προσάρτημα | χαρακτηριστικό: | Υψηλή ακρίβεια/υψηλός - ποιότητα |
| μέγεθος: | Ανατρέξτε στην προδιαγραφή | Υπηρεσία: | OEM/ODM είναι αποδεκτό |

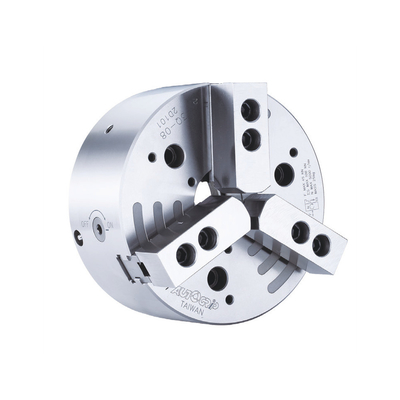

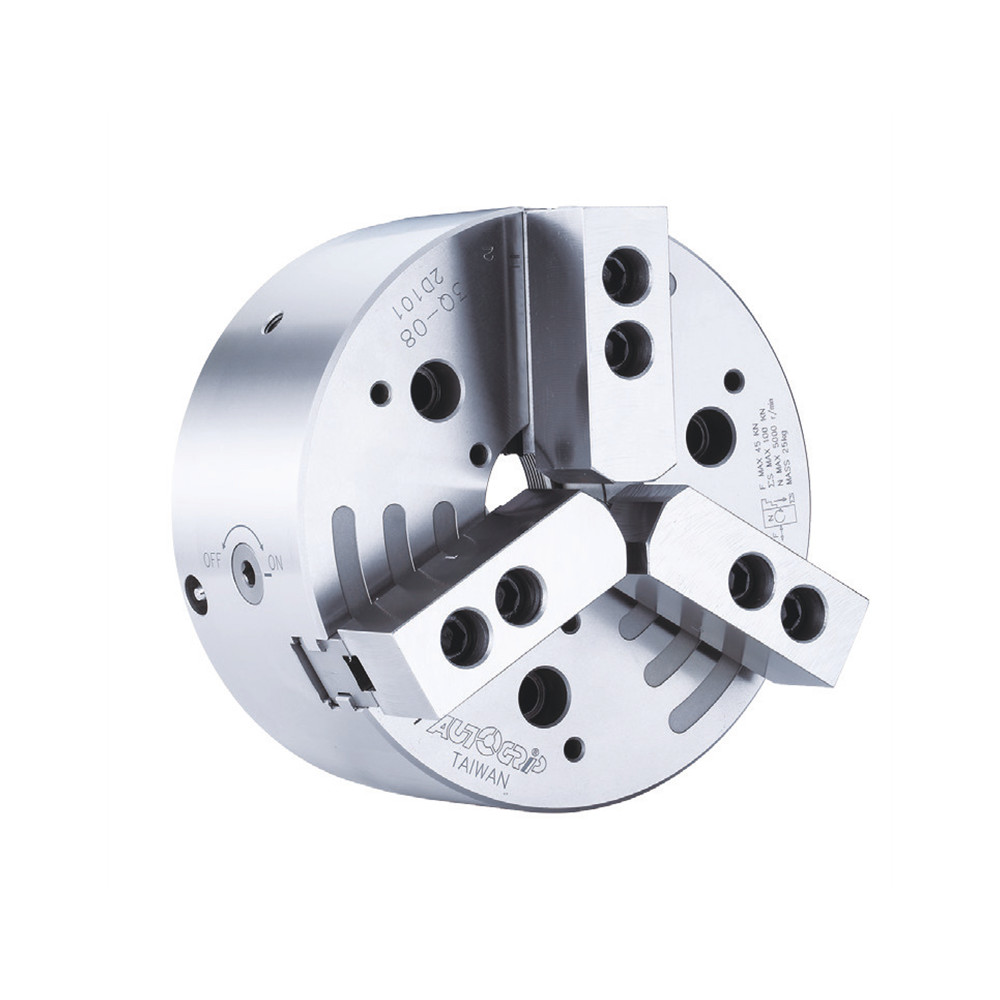

| Επισημαίνω: | Υψηλή ακρίβεια,3Q QUICK JAW CHANGE CHUCK (Κατάταξη της γνάθου) |
||
Λεπτομέρειες για το προϊόν
Ετικέτα:NTH
Ο συντομότερος χρόνος αλλαγών για μαλακό σαγόνι, είναι η υψηλή ακρίβεια επαναληψιμότητας.
Υψηλή ακαμψία και υψηλή ακρίβεια επαναληπτικότητας.
Για το σύστημα ασφαλείας, το κύριο σαγόνι θα επιστρέψει πλήρως όταν το βασικό σαγόνι και η οδοντοστοιχία ταιριάζουν σωστά.
(Μονάδα μεγέθους: mm)
| Σχήμα |
Πυροβολιστής εγκεφαλικό(μμ) |
Σκλήρυνση του σαγόνου (Dia.) ((mm) |
Να ρίξω τη Ντία. Μαξ. |
Να ρίξω τη Ντία. Μίν. |
Μέγιστο. kN(kgf) |
Μαξ. συμπίεση Δύναμη kN (kgf) |
| 3Q-08Α6 | 16 | 7.5 | 210 | 23 | 45.0(4590) | 82.0(8360) |
| 3Q-10Α8 | 19 | 8.8 | 254 | 41 | 60.0(6118) | 115.0(11270) |
| 3Q-12Α8 | 23 | 10.6 | 315 | 47 | 81.0(8259) | 165.0(16825) |
|
Σχήμα |
Μέγιστη ταχύτητα ελάχιστο-1(r.p.m.) |
Αδυναμία kg·m2 |
Βάρος (kg) |
Βάρος (kg) Συμπεριλαμβανομένου προσαρμογέα |
Αντιστοίχιση Σιλ. |
Μέγιστη πίεση MPa (kgf/cm)2) |
| 3Q-08Α6 | 5000 | 0.15 | 24.5 | 26.0 | TK-1068 | 3.1(31) |
| 3Q-10Α8 | 4500 | 0.41 | 44.0 | 46.0 | TK-A1287 | 2.8(28) |
| 3Q-12Α8 | 3500 | 0.96 | 73.0 | 75.0 | TK-1511 | 2.4(25) |
| Σχήμα | Α | Β | Β | Γ | D | Δ1 | D2 | Ε | Ε1 | F |
G Μαξ. |
G Μαξ. |
G ελάχιστο. |
G ελάχιστο. |
H | J |
| 3Q-08Α6 | 215 | 98 | 110 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 66 | 14.5 | 32 | - Ένα.5 | 15.5 | 20 | 30 |
| 3Q-10Α8 | 254 | 119 | 132 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 81 | 8.5 | 26.5 | - Δέκα.5 | 7.5 | 39 | 45 |
| 3Q-12Α8 | 315 | 133 | 145 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 106 | 8.5 | 26.5 | -14 λεπτά.5 | 3.5 | 42 | 50 |
| Σχήμα | J1 | - Καλύτερα. | Α | Α1 | Α1 | Μ | N | Π | Q | - Ράμαξ. | R min. | S | Τ | Ο | V | W |
| 3Q-08Α6 | 98 | M75x2 | M12 | 17 | 20 | 37 | 95 | 25 | 36 | 20.8~44.8 | 17.1~41.1 | 35 | 14 | M6 | 264 | 80 |
| 3Q-10Α8 | 115 | M90x2 | M16 | 23 | 25 | 42 | 110 | 30 | 40.5 | 21.1~52.8 | 16.7~48.2 | 40 | 16 | M8 | 312 | 100 |
| 3Q-12Α8 | 140 | M115x2 | M16 | 22 | 24 | 50 | 111 | 30 | 57 | 34.1~70.1 | 28.8~64.8 | 50 | 21 | M8 | 360 | 130 |
Παρατηρήσεις:
Οι διαστάσεις και οι προδιαγραφές του 3Q-A είναι στα κόκκινα δεδομένα.
Υπόκειται σε αλλαγές της τεχνολογίας χωρίς προηγούμενη ενημέρωση
Μπορούν να γίνουν μη τυποποιημένες απαιτήσεις
