| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | NTH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Επικαιροποιημένα συστήματα |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Καλό και σταθερό πακέτο είναι κατάλληλο για θαλάσσια και αεροπορική μεταφορά |
| Χρόνος παράδοσης: | 3 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 1000 σετ/Μ |

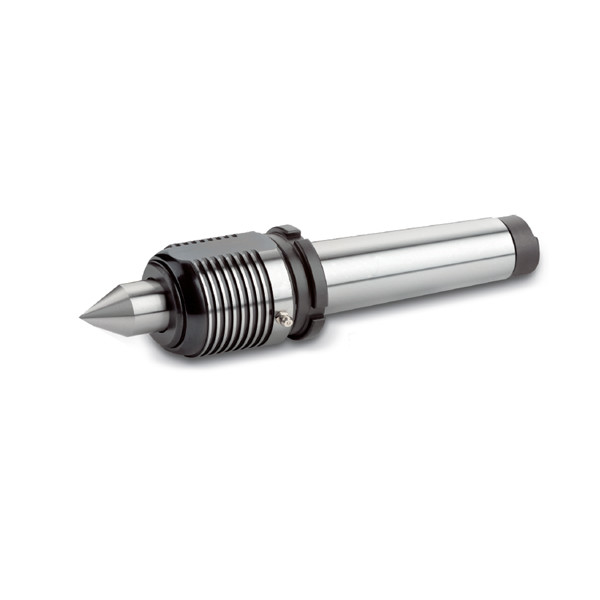

| Ονομασία προϊόντος: | NCH-62 ΕΠΙΤΡΟΠΟΣ ΑΠΟΤΕΛΕΥΣΗΣ ΑΠΟΤΕΛΕΥΣΗΣ ΑΠΟΤΕΛΕΥΣΗΣ ΑΠΟΤΕΛΕΥΣ | Υλικό: | Σύνθετος χάλυβας/καρβιδίου τουγκστάνου |
|---|---|---|---|
| Χρήση: | Μεγάλη ταχύτητα και υψηλή ακρίβεια στροφή στροφείου | Ειδικότητα: | Υψηλή ποιότητα/υψηλή ακρίβεια |
| Μέγεθος: | Αναφερθείτε στην προδιαγραφή | Επενδύσεις: | Πάνω από 0,002 mm |
| Επισημαίνω: | NCH-62 ζωντανό κέντρο,Ακριβές υψηλής ταχύτητας ζωντανό κέντρο,Επικεφαλής Κέντρο Επαγγελματικής Εκπαίδευσης |
||
Ετικέτα:NTH
Τύπος: σειρά ζωντανών κέντρων
Δουλειά: βαριά
Εφαρμογή: Στροφή CNC, στροφή υψηλής ταχύτητας
Εργασιακή χρήση: Εφαρμόζεται σε επεξεργασίες στροφής με υψηλή ταχύτητα και υψηλή ακρίβεια
Δομή: Συνδυασμός γωνιακού ρουλεμικού ρουλεμίου υψηλής ακρίβειας και ρουλεμίου βελόνας
Συσκευές: Κλειδί τύπου Y
TIR: Λιγότερο από 0,002 mm
Η επιθεώρηση της ακρίβειας εξάντλησης της κεντρικής άκρης πρέπει να γίνεται υπό την κατάσταση στενής κράτησης της ράβδου εργασίας.
(Μονάδα: mm)
| Πρότυπο/Προσδιορισμός | Α | Β | Γ | D | Δ1 | G | Α | Ø |
Μέγιστος. |
Μαξ. ακτινοβολία φορτίο |
Μαξ. Αξιακό Δύναμη ώθησης |
| NCH-62-3Α | 47 | 116 | 8 | 68 | 31.2 | 23.825 ((MT3) | 203 | 60° | 12,000 στροφές ανά λεπτό | 1,600kg | 1,240kg |
| NCH-62-4A | 49 | 121 | 9 | 68 | 31.2 | 31.267 ((MT4) | 229 | 60° | 12,000 στροφές ανά λεπτό | 2,730kg | 1,750kg |
| NCH-62-5A | 49 | 121 | 9 | 68 | 31.2 | 44.399(MT5) | 256 | 60° | 12,000 στροφές ανά λεπτό | 2,730kg | 1,750kg |
Παρατηρήσεις
1Για το λιπαντικό έλαιο, το SKF-LGMT2 είναι επιλεγμένο, τα άλλα δεν επιτρέπονται.
2Αν το "Α" είναι πίσω από το κεντρικό όνομα μοντέλου, υποδηλώνει ότι υπάρχει ένα καρύδι.
3Για τα δεδομένα ακτινοβολικής δύναμης, παρακαλείσθε να ανατρέξετε στο βάρος του εργαστηρίου και στη δύναμη επεξεργασίας.
4Αν το "Α" είναι πίσω από το κεντρικό όνομα της αμοιβαίας άκρης, σημαίνει ότι η άκρη έχει επεκταμένο μήκος.
5Για τα στοιχεία της αξιωτικής δύναμης, παρακαλούμε ανατρέξτε στα στοιχεία της υδραυλικής πίεσης του σιδηροτροχίου.
6"Για τα ζωντανά κέντρα, το λιπαντικό λάδι SKF είναι χαρακτηρισμένο, είναι αδιάβροχο.
7Προσαρμοσμένη παραγγελία μπορεί να γίνει αποδεκτή.
8"Υπόκειται σε τεχνικές αλλαγές.
Κατεβάστε περισσότερα:
Καταλόγος προϊόντων: NCH-62.pdf
Τεχνικό εγχειρίδιο χρήστη του κέντρουγια αναφορά
