| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | NTH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | SC-69-M-3A,SC-69-M-4A,SC-69-M-5A |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Καλό και σταθερό πακέτο είναι κατάλληλο για θαλάσσια και αεροπορική μεταφορά |
| Χρόνος παράδοσης: | 3 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 1000 σετ/Μ |

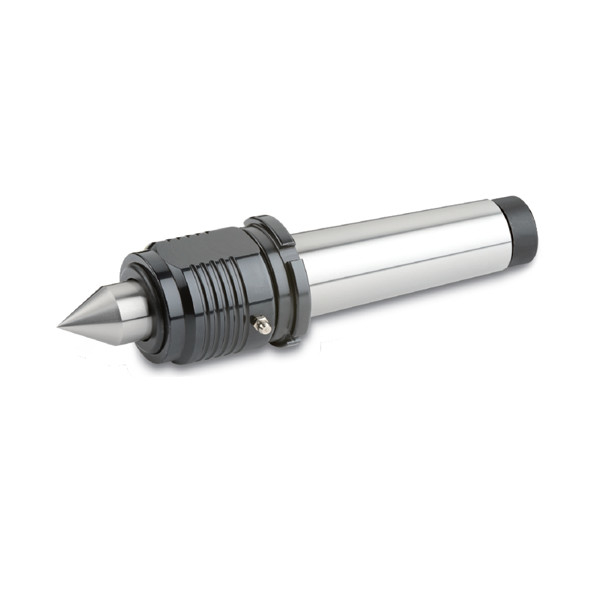

| Ονομασία προϊόντος: | SC-69-A MEDIUM DUTY LIVE CENTER με αποσυναρμολογημένο καρύδι | Υλικό: | Χάλυβα από κράμα |
|---|---|---|---|
| Χρήση: | Μεγάλη ταχύτητα και υψηλή ακρίβεια στροφή στροφείου | Ειδικότητα: | Υψηλή ποιότητα/υψηλή ακρίβεια |
| Μέγεθος: | Αναφερθείτε στην προδιαγραφή | Επενδύσεις: | Πάνω από 0,002 mm |
| Επισημαίνω: | Κέντρο απομάκρυνσης,ΣΚ-69-Α Κέντρο Ζωής,Μεσαίο Εργατικό Κέντρο |
||
Ετικέτα:NTH
Τύπος: σειρά ζωντανών κέντρων
Δουλειά: Μέτρια
Εφαρμογή: Στρογγυλομηχανή CNC, στρογγυλομηχανή υψηλής ταχύτητας και άλλα στρογγυλομηχανή.
Εργασιακή χρήση: Εφαρμόζεται σε συνήθη διαδικασία στροφής μήκους μικρότερου των 400 mm και σε διαδικασία στροφής λεπτού εργασιακού τμήματος.
Δομή Το ακτινοβολικό φορτίο και το αξιωτικό φορτίο σχεδιάζονται χωριστά.
Συσκευές για κλειδαριά τύπου SC-69-M-3A/4A/5A, Y
TIR Λιγότερο από 0,002 mm
Η επιθεώρηση της ακρίβειας εξάντλησης της κεντρικής άκρης πρέπει να γίνεται υπό την κατάσταση στενής κράτησης της ράβδου εργασίας.
Υπάρχει S μοντέλο του τύπου ελαφρύ καθήκον, ίδια προδιαγραφή, η οποία μπορεί να βελτιώσει το ζήτημα της παραμόρφωσης της επεξεργασίας λεπτό κομμάτι εργασίας
(Μονάδα: mm)
| Πρότυπο/Προσδιορισμός | Α | Β | Γ | D | Δ1 | G | Α | Κέντρο | Μέγιστος. |
Μαξ. Μαξ.Rαδιαί φορτίο |
Μαξ. Μαξ.Αχιλιόμετρα ΤχρουστFΟρσός |
| SC-69-M-3A | 48 | 115 | 8 | 57 | 31.2 | 23.825 ((MT3) | 202 | 60° | 4500 στροφές ανά λεπτό | 1200 κιλά | 1800 κιλά |
| SC-69-M-4A | 48 | 115 | 9 | 57 | 31.2 | 31.267 ((MT4) | 226 | 60° | 4500 στροφές ανά λεπτό | 1300 κιλά | 2200 κιλά |
| SC-69-M-5A | 48 | 115 | 9 | 57 | 31.2 | 44.399(MT5) | 250 | 60° | 4500 στροφές ανά λεπτό | 1400 κιλά | 2300 κιλά |
Παρατηρήσεις
1Για το λιπαντικό έλαιο, το SKF-LGMT2 είναι επιλεγμένο, τα άλλα δεν επιτρέπονται.
2Αν το "Α" είναι πίσω από το κεντρικό όνομα μοντέλου, υποδηλώνει ότι υπάρχει ένα καρύδι.
3Για τα δεδομένα ακτινοβολικής δύναμης, παρακαλείσθε να ανατρέξετε στο βάρος του εργαστηρίου και στη δύναμη επεξεργασίας.
4Αν το "Α" είναι πίσω από το κεντρικό όνομα της αμοιβαίας άκρης, σημαίνει ότι η άκρη έχει επεκταμένο μήκος.
5Για τα στοιχεία της αξιωτικής δύναμης, παρακαλούμε ανατρέξτε στα στοιχεία της υδραυλικής πίεσης του σιδηροτροχίου.
6"Για τα ζωντανά κέντρα, το λιπαντικό λάδι SKF είναι χαρακτηρισμένο, είναι αδιάβροχο.
7Προσαρμοσμένη παραγγελία μπορεί να γίνει αποδεκτή.
8"Υπόκειται σε τεχνικές αλλαγές.
