| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | NTH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | 3ΑΤ ΣΕΡΙΑ |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Η καλή και σταθερή συσκευασία είναι κατάλληλη για τη ναυτιλία θάλασσας και αέρα |
| Χρόνος παράδοσης: | 3 ημέρες εργασίας διαθέσιμες |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 1000 sets/M |

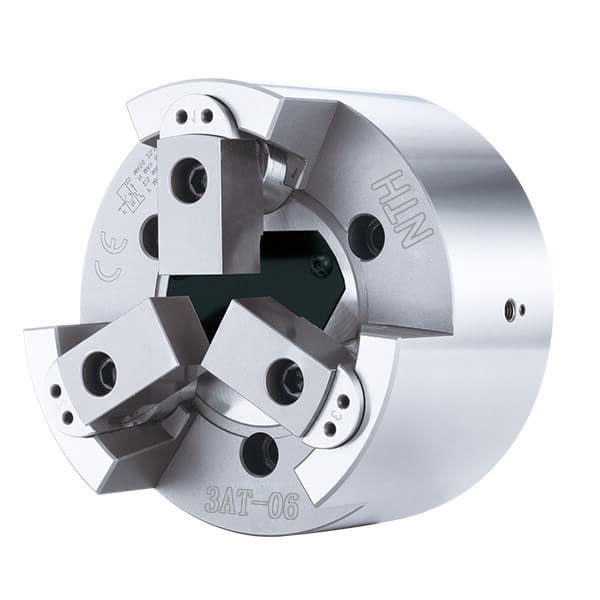

| Ονομασία προϊόντος: | 3AT PULL LOCK Δυναμική θήκη | Υλικό: | Σφυρηλατημένος χάλυβας |
|---|---|---|---|
| Χρήση: | Να πιάσει/προσάρτημα | Ειδικότητα: | Υψηλή ακρίβεια/υψηλός - ποιότητα |
| Μέγεθος: | Αναφερθείτε στην προδιαγραφή | Υπηρεσία: | OEM/ODM είναι αποδεκτό |
| Επισημαίνω: | τσοκ σαγονιών τόρνου,ηλεκτρικά τσοκ |
||
Είναι ένα πιν-αρμ που τραβάει προς τα κάτω τύπου 3 σαγόνι κοντά στο κέντρο της δύναμης τσακ.
Κατάλληλο για βαριά μηχανική επεξεργασία.
Υψηλή ακρίβεια και υψηλή ταχύτητα περιστροφής και ισχυρή δύναμη πρόσφυσης.
Καταλόγος παραγωγής Κατεβάστε:3AT SERIES.pdf
(Μονάδα μεγέθους: mm)
| ΠροδιαγραφέςΣχήμα | Στρώση βαμβάκι (μμ) |
Σκλήρυνση του σαγόνου (Dia) (μμ) |
Μέγιστη διάταξη συμπίεσης (μμ) |
Διάταξη συμπίεσης (μμ) |
Μαξ.Δ.Β.Πίεση KN (kgf) |
| 3AT-06A5 | 15 | 7.8 | 100 | 25 | 18.0(1835) |
| 3ΑΤ-08Α5 | 20 | 10.3 | 130 | 25 | 25.0(2550) |
| 3AT-08A6 | 20 | 10.3 | 130 | 25 | 25.0(2550) |
| 3AT-10A6 | 20 | 10.3 | 160 | 35 | 35.0(3570) |
| 3AT-10A8 | 20 | 10.3 | 160 | 35 | 35.0(3570) |
| Προδιαγραφή/Μοντέλο | Μέγιστη δύναμη συμπίεσης KN (kgf) |
Μέγιστο RPM | Σωστή στιγμή αδράνειας kg*m2 |
Βάρος χιλιόγραμμο |
Συμπληρωματικές φιάλες | Μέγιστη πίεση Mpa ((kgf/cm2) |
| 3AT-06A5 | 58.0(5910) | 6000 | 0.05 | 17 | SLN-100/SLAN-100 | 2.0(20) |
| 3ΑΤ-08Α5 | 80.0(8150) | 5000 | 0.14 | 29 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 2.5(25) |
| 3AT-08A6 | 80.0(8150) | 5000 | 0.14 | 27.5 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 2.2(22) |
| 3AT-10A6 | 100.0(10100) | 4000 | 0.36 | 53.5 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 3.1(31) |
| 3AT-10A8 | 100.0(10100) | 4000 | 0.36 | 51.5 | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 3.1(31) |
| Ειδικές προδιαγραφές/Μοντέλο | Α | Β | Β1 | C(H6) | D | Δ1 | D2 | Ε | Ε1 | F | G μέγιστο | G min | H |
| 3AT-06A5 | 168 | 88 | 128 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 35 | 30 | 15 | 35 |
| 3ΑΤ-08Α5 | 210 | 100 | 145 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 45 | 27 | 7 | 38 |
| 3AT-08A6 | 210 | 100 | 145 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 45 | 27 | 7 | 38 |
| 3AT-10A6 | 254 | 110 | 160 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 55 | 31 | 11 | 41 |
| 3AT-10A8 | 254 | 110 | 160 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 55 | 31 | 11 | 41 |
| Προδιαγραφή/Μοντέλο | J | J1 | Α1 | L2 min | Επενδύσεις | M2 | M3 ((Ad.) | M4 | Επενδύσεις | N | P min | S | X |
| 3AT-06A5 | 32 | 13 | 13 | 8 | M16 | 3-M10 | 3-M6 | 3-M5 | 3-M10 | 50 | 12.5 | 30 | 50 |
| 3ΑΤ-08Α5 | 37 | 16 | 17 | 9 | M20 | 3-M12 | 6-M10 | 3-M6 | 3-M12 | 63 | 12.5 | 35 | 60 |
| 3AT-08A6 | 37 | 16 | 17 | 9 | M20 | 3-M12 | 3-M6 | 3-M6 | 3-M12 | 63 | 12.5 | 35 | 60 |
| 3AT-10A6 | 48 | 20 | 19 | 9 | M24 | 3-M16 | 6-M12 | 3-M6 | 3-M14 | 74 | 17.5 | 40 | 70 |
| 3AT-10A8 | 48 | 20 | 19 | 9 | M24 | 3-M16 | 3-Μ8 | 3-M6 | 3-M14 | 74 | 17.5 | 40 | 70 |
Σημείωση:Υπόκειται σε αλλαγές της τεχνολογίας χωρίς προηγούμενη ενημέρωση
Μπορούν να γίνουν μη τυποποιημένες απαιτήσεις
